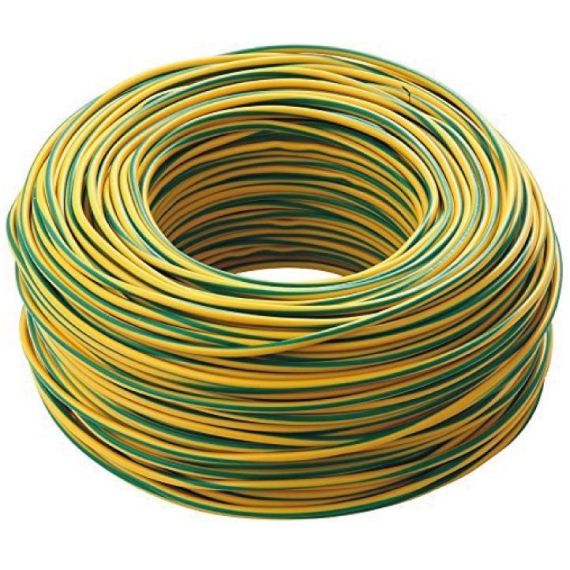

Cavo elettrico unipolare FS17 450/750V 1G1.5mm² matassa da 100m - giallo/verde
Descrizione
Cavo elettrico unipolare FS17 450/750V 1G1.5mm² matassa da 100m - giallo/verde
Cca – s3, d1, a3 -In accordo alla normativa Europea Prodotti da Costruzione CPR (UE) n.305/1
Reazione al fuoco REGOLAMENTO 305/2011/UE e Norma EN 50575
Cavi adatti all’alimentazione elettrica in costruzioni ed altre opere di ingegneria civile con l’obiettivo di limitare la produzionee la diffusione di fuoco e di fumo.
Rispondenti al regolamento prodotti da costruzione (CPR)
- Norma : EN 50575:2014+A1:2016
- Classe: Cca-s3, d1, a3
- Classificazione (CEI UNEL 35016): EN 13501-6
- Emissione di calore e fumi durante lo sviluppo della fiamma: EN 50399
- Propagazione della fiamma verticale: EN 60332-1-2
- Gas corrosivi e alogenidrici: EN 60754-2
Norme di riferimento :
CEI UNEL 35716 -CEI EN 60332-1-2 -2014/95/UE -2014/35/UE -2011/65/UE
Descrizione del cavo :
Cavi energia per interni e cablaggi, unipolari flessibili isolati in PVC qualità S17, non propaganti l’incendio e a ridotta emissione di gas corrosivi e zero alogeni.
Conduttore :
In rame rosso ricotto a corda rotonda flessibile classe 5.
Isolamento Anime :
Polivinilcloruro (PVC) qualità S17.
Marcatura :
Stampigliatura sull’isolante ogni 1 m.
Caratteristiche Tecniche :
Resistente alle sollecitazioni meccaniche, non propagante incendio e fiamma, bassissima emissione di alogeni, fumi ,
gas tossici e corrosivi. Buon comportamento alle basse temperature, buona flessibilità, scorrevolezza e ottima spellabilità.
Buona resistenza alle abrasioni.
Tensione nominale: Uo/U: 450/750 V
Temperatura massima di esercizio: 70° C
Temperatura minima d’esercizio: -10° C
Temperatura massima di corto circuito: 160° C
Condizioni di messa in posa :
Temperatura minima di posa: 5°C
Raggio minimo di curvatura consigliato: 4 volte il diametro del cavo
Massimo sforzo di trazione consigliato: 50 N/mm² di sezione
Imballo :
Matasse 100 metri
Applicazioni
Cavi unipolari indicati all’installazione entro tubazioni in vista o incassate, anche nei luoghi con pericolo d’incendio, in sistemi chiusi similari e in ogni caso solo all’interno di edifici.
Utilizzati anche per istallazione fissa di apparecchiature di interruzione e di comando e all’interno di apparecchi d’illuminazione.
Non adatti alla posa all’esterno.
| Sezione
Nominale n° x mmq | Diametro
Indicativo conduttore mm | Spessore medio Isolante mm | Diametro esterno massimo mm | Peso indicativo Kg./Km. | Resistenza elettrica a 20° C.
Massima Ω/Km |
| 1 X 1 | 1,3 | 0,7 | 3,2 | 14 | 19,5 |
| 1 X 1,5 | 1,5 | 0,7 | 3,5 | 19 | 13,3 |
| 1 X 2,5 | 1,9 | 0,8 | 4,2 | 30 | 7,98 |
| 1 X 4 | 2,5 | 0,8 | 4,8 | 45 | 4,95 |
| 1 X 6 | 3 | 0,8 | 6,3 | 63 | 3,3 |
| 1 X 10 | 3,9 | 1 | 7,6 | 100 | 1,91 |
| 1 X 16 | 5 | 1 | 8,8 | 159 | 1,21 |
| 1 X 25 | 6,2 | 1,2 | 11 | 255 | 0,78 |
| 1 X 35 | 7,4 | 1,2 | 12,5 | 345 | 0,554 |
| 1 X 50 | 8,9 | 1,4 | 14,5 | 490 | 0,386 |
| 1 X 70 | 10,5 | 1,4 | 17 | 680 | 0,272 |
| 1 X 95 | 12,2 | 1,6 | 19 | 895 | 0,206 |
| 1 X 120 | 13,8 | 1,6 | 21 | 1200 | 0,161 |
| 1 X 150 | 15,4 | 1,8 | 23,5 | 1400 | 0,129 |
| 1 X 185 | 16,9 | 2 | 26 | 1800 | 0,106 |
| 1 X 240 | 19,5 | 2,2 | 29,5 | 2400 | 0,0801 |
